当前位置：首页>产品 >数据中心管理系统>MPO预端接主干光缆

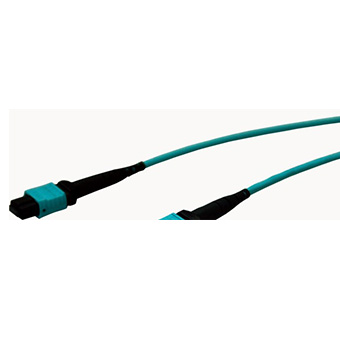

产品MPO预端接主干光缆
产品描述：
MPO预端接主干光缆
产品特点：
·满足TIA/EIA 604-5, IEC 61754系列，TELCODIA GR-1435-CORE ISSUE 2 ，
TELCODIA GR-316-CORE ISSUE 4标准防火等级满足：低烟（IEC 61304），
无卤（IEC 60754-1），阻燃（IEC 60332-3C），防腐蚀 （IEC 60754-2）
·预端接主干光缆由小直径的OM3/OM4或OS2零水峰单模光缆与 12 芯MPO连
接器构成，即插即用型MPO预端接光缆可以快速连接到即插即用模块或MPO
适配器，可以根据实际情况进行设计以实现更加精确的布线目标，该预端接光
缆提供高性能、高密度的光纤系统连接
·应用于数据中心基础设施物理层连接、局域网布线主干系统、建筑物及园区
主干连接
·采用标准高精度MPO光纤活动连接器
·高强度的光缆分支设计，机械性能优越
·提供12~144芯光纤连接
·适用温度：-20℃—75℃
·主干光缆与分支光缆长度可定制
·可以直接平滑升级到下一代数据中心40G/400G的应用
·100%工厂预端接并测试，保证其传输性能
·可配置牵引拉手，快速配置和组网，节约现场安装时间
·光缆采用松套管结构，外护套可选OFNR，OFNP或LSZH
产品技术参数：
光纤芯数
|
光纤芯数 |
|
12 |
24 |
36 |
48 |
72 |
96 |
144 |
|
分支长度cm |
MTP |
79 |
79-87 |
79-95 |
79-95 |
79-95 |
79 |
79 |
|
SC-duplex |
105-120 |
105-130 |
105-110 |
105-120 |
105-115 |
105-120 |
105-135 |
|
|
MT-RJ |
105-120 |
105-130 |
105-110 |
105-120 |
105-115 |
105-120 |
105-135 |
|
|
LC-duplex |
105-120 |
105-130 |
105-110 |
105-120 |
105-115 |
105-120 |
105-135 |
|
|
分支长度cm |
MTP |
31 |
36 |
36 |
36 |
36 |
60 |
60 |
|
SC-duplex |
60 |
60 |
75 |
75 |
75 |
87 |
87 |
|
|
MT-RJ |
31 |
36 |
60 |
60 |
60 |
75 |
75 |
|
|
MTP |
31 |
36 |
60 |
60 |
75 |
75 |
75 |
|
|
安装管的最大抗拉强度 N |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
|
|
光缆最大抗拉强度 N |
>1200 |
>2700 |
>2700 |
>2700 |
>2700 |
>2700 |
>2700 |
|
|
最小弯曲半径（安装）mm |
160 |
240 |
240 |
240 |
240 |
272 |
336 |
|
|
最小安装半径（运行）mm |
120 |
180 |
180 |
180 |
180 |
204 |
252 |
|
|
安装管路耐冲击力N/cm |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
|
光缆耐冲击力 N/cm |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
缆轴直径 mm |
80 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
温度范围（安装）℃ |
-5-+50• |
|||||||
|
温度范围（运行）℃ |
-20-+60• |
|||||||
